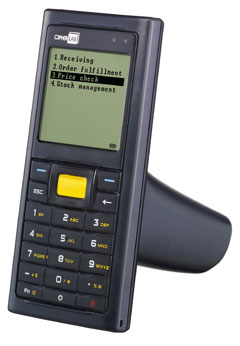

CipherLAB 8200/8230/8231/8260 портативный терминал сбора данных

Компания CipherLab представляет новый класс малогабаритных карманных терминалов сбора данных. Благодаря новой элементной базе, в серии 8200 - впервые удалось уменьшить размеры и вес до размеров стандартного мобильного телефона. Управлять и пользоваться ТСД серии 8200 стало также привычно удобно, как это бывает при ежедневном пользовании мобильным телефоном.

Производительный 32Бит (60МГц) процессор и большой объем флеш и оперативной памяти позволяют мгновенно считывать любые штрих коды и сохранять их в памяти не задумываться об их количестве. В серии 8200 применён чип аудиокодека, как на материнских платах обычных ПК и ноутбуков, что позволяет воспроизводить речь или другую аудио информацию и полифонию.

Современная элементная база - даёт возможность непрерывно работать в течении длительного срока без подзаряда аккумуляторной батареи. Функция заряда терминала от ПК по USB кабелю, без использования сетевого адаптера, весомо добавляет удобство и комфорт в работе.

Терминал сбора данных 8200 особенно эффективен при использовании в торговых залах, малых торговых предприятий или на небольших складах, при формировании различных заказов и производстве периодических инвентаризаций. Терминалы серии 8200, как и все предыдущие, рассчитаны на совместную работу с 1С (УТ и ТиС) всех версий, и комплектуются полным набором ПО и утилит для полноценной работы, а также для самостоятельной корректировке штатного ПО под свои потребности.

В модификации терминала сбора данных CipherLAB 8231 есть поддержка стандартов BT и Wi-Fi 802.11 b/g/n, которая дает возможность работать на скоростях до 150 Мбит/сек. Модификация 8231 заменила ранее выпускаемую модификацию CipherLAB 8230, в которой использовался WiFi стандарта 802.11 b/g:

Основные преимущества и отличительные особенности:

• Встроенный 1D лазерный считыватель (Motorola SE950) штрих кодов (2D считыватель двумерных штрихкодов (Motorola Motorola SE4500L-100R) или линейный ССD светодиодный считыватель
• Toshiba900/H1 (32Бит/60МГц) производительный процессор
• 8Мб флеш память программ
• 4Мб или 8Мб SRAM память данных (зависит от комплектации)
• 2.1"- монохромный дисплей, 160x160пикс (матрица 20x9 или 26х18 символов), c LED подсветкой
• Регулировка контрастности дисплея
• 24 клавишная клавиатура, аналогичная клавиатуре мобильного телефона
• MicroSD(HC) слот расширения памяти данных (до 8Гб)
• Bluetooth v2.1+ERD Class2 (профиль SSP/DUN/HID/HeadSet/FTP) (для 8230/8260)
• IEEE 802.11b/g WLAN радио интерфейс с WEP/EAP/WPA/WPA2 шифрованиями (только для 8230)
• 2 двух цветных светодиода для индикации заряда/успешного считывания и индикации статуса работы Bluetooth/Wi-Fi радиомодуля.
• Вибро сигнал подтверждения успешного считывания
• Аудио звуковой режим для речевых сообщений
• Аудиокодек (Realtek ALC5628) для воспроизведения аудио данных и полифонии
• Устойчивость к многократным падениям на бетонную поверхность с высоты 1.2 метра (5 падений на каждую сторону)
• 1200 мА Li-Ion батарея
• Заряд напрямую от ПК, при подключении кабеля USB, с возможность выбора в меню тока заряда (100 или 500 мА)
• -10ºC …+ 60ºC широкий диапазон температур эксплуатации
• Индустриальный класс защиты - IP54
• Встроенный тест на физическое соединение с ПК (EchoTest) интерфейсов USB HID, USB VirtualCom, RS232, Modem без применения программ и утилит на ПК
• Загрузка управляющих программ прошивок не только через интерфейс RS232 и USB-VC, но и с помощью Bluetooth и встроенного SD картридера
• Режим использования встроенного MicroSD картридера, как стандартный съёмный накопитель (USB Mass Storage Device), что позволяет пользоваться терминалом как обычная флешка или съёмный накопитель для переноса и хранения данных
• Режим просмотра и редактирования (удаления) на терминале файлов, находящихся на флеш карте
• Возможность установки на терминале индивидуального номера виртуального Com порта, который привязывается к текущему серийному номеру терминала

Специально для медицинских учреждений выпускается версия терминала 8200H (8200H Pistol пистолетная рукоять) с антибактериальным и антигрибковым покрытием, с использованием технологий компании Microban®. Внешне оборудование, предназначенное для медицинских учреждений - отличается белым цветом корпуса.

Комплектация: Терминал, аккумулятор, ремешок для крепления на запястье руки, интерфейсный USB кабель для заряда и передачи данных, сетевой адаптер 220v/5v, CD диск с ПО.

Технические характеристики

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ

Внимание! Для данной модели терминалов серии 8200, помимо стандартных Win драйверов от компании SiliconLabs для виртуального Com порта, компания CipherLab предлагает также альтернативные драйвера виртуального Com порта собственного производства. Они имеют название CDC драйвера (CipherLab Driver Com). Эта версия CDC драйверов официально сертифицирована в компании Майкрософт, и будет в дальнейшем входить в состав пакета драйверов новых сервис паков различных операционных систем. Принципиальных отличий этих драйверов от стандартных драйверов компании SiliconLabs - нет.

Внимание! В терминалов серии 8200 USB-VC контроллер находится в самом терминале. Поэтому виртуальный Com порт только тогда открывается и становится видимым в ПК, когда выбираются настройки связи VCOM на терминале или ТСД переводится в режим приёма или передачи данных. Естественно, что если терминал не подключен, не включен, или если терминал не находится в режиме обмена (например в режиме Сбора данных или меню Настроек VCOM), - то и VC порт в ПК, в Диспетчере Устройств не определится и не появиться.

Советы для комфортной работы:

1. Открывать программу и обращаться к терминалу тогда, когда он физически подключен шнуром к ПК (или подставкой) и находится в режиме обмена данных (стартовое меню или пункт "Передача").
2. Купить кабель USB-308 с коробочкой (уточнить при заказе) для 82хх моделей (также подходит к моделям 84хх и 87хх) и использовать его. В этом случае в терминале следует выбрать настройку не VCOM, а RS232, так как USB будет эмулировать уже кабель, а не терминал.

Внимание! Если ТСД 8200 подключен к ПК USB кабелем не на прямую, а с помощью USB разветвителя (хаба), следует установить в меню настроек терминала ток заряда в значение 100 мА, чтобы процесс зарядки АКБ происходил корректно. Если USB удлинители и USB хабы не используются - установите ток зарядки в 500 мА. Естественно, время зарядки аккумулятора терминала от ПК, с током 500 мА, будет меньше, чем при значении 100мА. Для регулировки тока заряда, включите ТСД с одновременным удержанием кнопок 7 и 9. В System Menu выберите: 2) Settings - 8) Nex Page - 2) USB Charge Current

Внимание! В данный момент в дистрибутиве с прошивкой и утилитой генератора приложений поставляется программа ProgLoad.exe, с помощью которой производиться загрузка Кернел файла и файла-прошивки. Если используется интерфейсный кабель типа USB-VC или RS232, который присоединён непосредственно к разъёму терминала или к подставке, в программе ProgLoad.exe,в меню "Comm Type" - следует выбирать 1-ю позицию "RS232/IrDa"!  Для загрузки файла-задачи, по прежнему используется либо утилита AgLoad.exe или утилита Генератор приложений.
